概述
MZS1系列制動電磁鐵是操動制動器做機械動用，通常與閘瓦式制動器配合使用，在電氣傳動裝置中用作電動機的機械制動，以達到準確的迅速停車的目的。

外形及安裝尺寸


外形及安裝尺寸

型號	尺寸
	L	L1	B	B1	H	H1	H2	δ	D	D1	D2	A	A1	A2	S
MZS1-6	244	139	100	104	342	140	20	5	φ8	φ18	φ9	220	10	60	20
MZS1-7	300	168	120	128	380	145	20	6	φ8	φ20	φ9	274	10	74	40
MZS1-15	340	188	138	146	455	174	28	8	φ9	φ22	φ11	310	15	96	50
MZS1-25H	376	209	145	155	584	244	35	10	φ14	φ30	φ14	346	20	100	50
MZS1-45H	490	250	172	180	757	296	54	12	φ16	φ40	φ18	450	30	130	50
MZS1-80H	640	345	220	230	915	360	60	50	φ20	φ50	φ22	580	30	160	60

型號含義

型號規格	線圈電壓(V)	視在功率		消耗功率(W)	額定舉重吸力(N)	額定行程	90%額定電壓時的吸力(N)	操作頻率(次/h)	銜鐵重量
		起動器	吸特時
MZS1-6	220/380	2700	330	70	80	20	80	150	2
MZS1-7		7700	500	90	100	40	100	150	3
MZS1-15		14000	750	150	200	50	200	150	45
MZS1-25H		23000	750	200	350	50	370	150	11.2
MZS1-45HA		33000	2100	530	570	50	700	150	24.6
MZS1-45H		33000	2100	530	570	50	700	150	24.6
MZS1-80HA		96000	3500	750	1150	60	1200	150	26
MZS1-80H		96000	3500	750	1150	60	1200	150	33

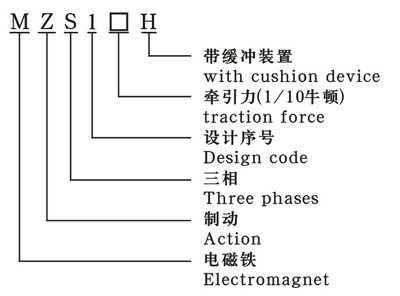

型號含義
三相交流長行程制動電磁鐵，其外殼除MZS1-80H外都用鋼板焊接而成。且MZS1-25H、45H及80H三種又具有緩沖裝置。

電磁鐵外形及安裝尺寸
